500 kVA প্যাড মাউন্ট করা বৈদ্যুতিক ট্রান্সফরমার-34.5/0.48 kV|পানামা 2024
ক্ষমতা: 500kVA
ভোল্টেজ: 34.5/0.48kV
বৈশিষ্ট্য: বেয়নেট ফিউজ সহ
স্মার্ট প্রযুক্তি, নিরাপত্তা নিশ্চিত-আপনার বিদ্যুৎ চাহিদার জন্য ব্যাপক পরিষেবা!
01 সাধারণ
1.1 পানামার অপারেশনাল চ্যালেঞ্জ
শক্তির ক্ষতি:গ্রিড ওঠানামা শক্তির অপচয় করে, খরচ বাড়ায়।
ভোল্টেজ অস্থিরতা:ভোল্টেজ সুইংয়ের সময় সংবেদনশীল সরঞ্জামগুলি ত্রুটিযুক্ত হওয়ার ঝুঁকি রাখে।
রক্ষণাবেক্ষণ চ্যালেঞ্জ:দূরবর্তী অবস্থান এবং কঠোর জলবায়ু পরিষেবাকে জটিল করে তোলে।
অপারেশনাল ডাউনটাইম:সরঞ্জামের ব্যর্থতা উত্পাদন বন্ধ করতে পারে বা বিদ্যুৎ সরবরাহ ব্যাহত করতে পারে।
1.2 প্রকল্পের পটভূমি
একটি 500 কেভিএ প্যাড মাউন্ট করা ট্রান্সফরমার 2024 সালে পানামায় বিতরণ করা হয়েছিল। ট্রান্সফরমারটির রেটেড পাওয়ার হল 500 কেভিএ ওএনএএন কুলিং সহ। প্রাথমিক ভোল্টেজ হল ±2*2.5% ট্যাপিং রেঞ্জ (NLTC) সহ 34.5kV, সেকেন্ডারি ভোল্টেজ হল 0.48y/0.277kV, তারা Dyn1 এর একটি ভেক্টর গ্রুপ তৈরি করেছে এবং এটি একটি লুপ ফিড এবং ডেড ফ্রন্ট ট্রান্সফরমার।

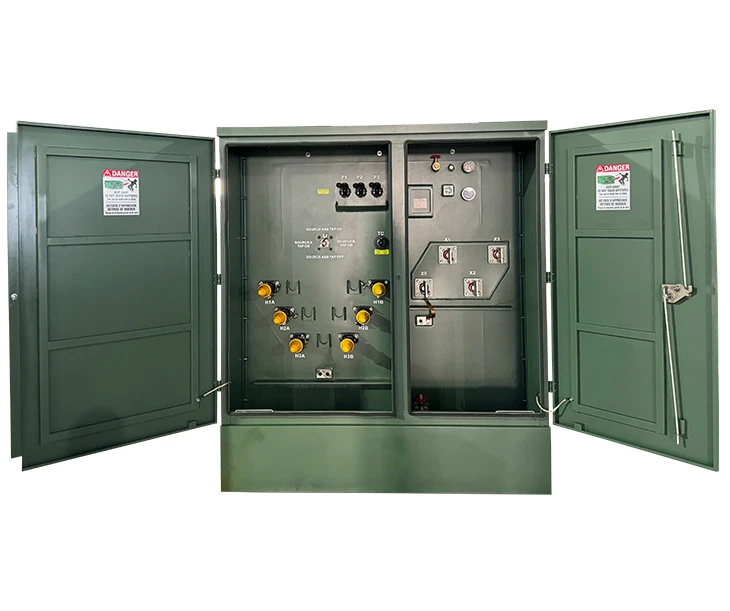

500 কেভিএ প্যাড মাউন্ট করা বৈদ্যুতিক ট্রান্সফরমার ডিজাইন ANSI C57.12.28 স্ট্যান্ডার্ড অনুসারে এবং এতে উচ্চ এবং নিম্ন ভোল্টেজের কম্পার্টমেন্ট সহ একটি ট্যাঙ্ক রয়েছে, যা একটি ধাতব বাধা বা অন্যান্য কঠোর উপাদান দ্বারা পৃথক করা হয়েছে। উচ্চ এবং নিম্ন ভোল্টেজের বগিগুলি ট্রান্সফরমার বক্সের পাশে অবস্থিত অন্যটির একপাশে। সামনে থেকে, লো ভোল্টেজ চেম্বারটি ডানদিকে রয়েছে। বগিতে একটি প্রবেশদ্বার রয়েছে। সেই দরজাটা একটা সুইং টাইপের। দরজার সুইভেলগুলি দরজার কনফিগারেশনের উপর নির্ভর করে, যা ANSI C57.12.25 স্ট্যান্ডার্ডের ধারা 6.1.2 দ্বারা সম্পন্ন হয়। বগিটি শুধুমাত্র অভ্যন্তর থেকে অ্যাক্সেসযোগ্য হতে পারে। ট্রান্সফরমারে একটি তেল স্তর নির্দেশক রয়েছে, যা নিম্ন{11}ভোল্টেজের বগিতে অবস্থিত। এছাড়াও, এতে দুটি তেল ভালভ রয়েছে, একটি রিফিল করার জন্য এবং অন্যটি নিষ্কাশনের উদ্দেশ্যে। উপরন্তু, একটি overpressure ভালভ মাঝারি ভোল্টেজ বগিতে ইনস্টল করা হয়। কাঠামোটি নিশ্চিত করে যে ডিভাইসটি উচ্চ এবং নিম্ন ভোল্টেজের উপাদানগুলির কোনও ক্ষতি না করেই তার বেসে সাসপেন্ড, সরানো এবং/অথবা পিছলে যেতে পারে। ট্রান্সফরমারের গঠন দুটি দিকে চলাচলের অনুমতি দেয়: সমান্তরাল এবং এর পাশে 90-ডিগ্রি কোণে। ট্রান্সফরমারটিতে একটি স্থায়ী সাসপেনশন ডিভাইস (হুক) রয়েছে যাতে ইউনিটটিকে যান্ত্রিক উপায়ে অনুভূমিকভাবে সাসপেন্ড করা যায়। এই উপাদানগুলি অবশ্যই ক্ষতিগ্রস্থ হবে না। ডিভাইসের যেকোনো অংশ এবং উপাদানটিতে কোনো ক্লান্তি সৃষ্টি না করেই ডিভাইসটিকে সাসপেন্ড করার অনুমতি দেয়।
1.3 প্রযুক্তিগত স্পেসিফিকেশন
500 kVA ট্রান্সফরমার স্পেসিফিকেশন টাইপ এবং ডেটা শীট
|
বিতরণ করা হয়েছে
পানামা
|
|
বছর
2024
|
|
টাইপ
প্যাড মাউন্ট করা ট্রান্সফরমার
|
|
স্ট্যান্ডার্ড
IEEE C57.12.00
|
|
রেট পাওয়ার
500kVA
|
|
ফ্রিকোয়েন্সি
60 HZ
|
|
পর্যায়
3
|
|
কুলিং টাইপ
ONAN
|
|
খাওয়ান
লুপ
|
|
সামনে
মৃত
|
|
প্রাথমিক ভোল্টেজ
34.5 কেভি
|
|
সেকেন্ডারি ভোল্টেজ
0.48y/0.277 kV
|
|
উইন্ডিং উপাদান
অ্যালুমিনিয়াম
|
|
কৌণিক স্থানচ্যুতি
Dyn1
|
|
প্রতিবন্ধকতা
5%
|
|
চেঞ্জারে ট্যাপ করুন
এনএলটিসি
|
|
ট্যাপিং রেঞ্জ
±2*2.5%
|
|
লোড লস নেই
০.০৮ কিলোওয়াট
|
|
লোড লস অন
1.27KW
|
|
আনুষাঙ্গিক
স্ট্যান্ডার্ড কনফিগারেশন
|
1.4 অঙ্কন
500 কেভিএ প্যাড মাউন্ট করা ট্রান্সফরমার ডায়াগ্রাম অঙ্কন এবং আকার।
 |
 |
02 সমাধান হাইলাইট
উচ্চ-দক্ষতা ডিজাইন:লো-লস কোর এবং অপ্টিমাইজড উইন্ডিং কোন-লোড এবং লোড লস কমায় না; দক্ষতা ~99.7%, ডিওই মান অতিক্রম করে।
নির্ভরযোগ্যতা:ডেড-সামনের নির্মাণ এবং লুপ-ফিড কনফিগারেশন নিরাপত্তা বাড়ায় এবং সম্পূর্ণ শাটডাউন ছাড়াই বিভাগীয় রক্ষণাবেক্ষণের অনুমতি দেয়।
ভোল্টেজ স্থায়িত্ব:NLTC ±5% সেকেন্ডারি ভোল্টেজ বজায় রাখে; Dyn1 গ্রুপ ভারসাম্য নিশ্চিত করে এবং হারমোনিক্সকে ছোট করে।
ইনস্টলেশন এবং রক্ষণাবেক্ষণের সহজতা:অ্যালুমিনিয়াম উইন্ডিং এবং স্ট্যান্ডার্ড আনুষাঙ্গিক পরিবহন, ইনস্টলেশন, এবং সাইটের ক্রিয়াকলাপকে সহজ করে-।
পরিবেশগত এবং দীর্ঘ-মেয়াদী অপারেশন:ONAN কুলিং শব্দ এবং রক্ষণাবেক্ষণ হ্রাস করে; উচ্চ দক্ষতা শক্তি ব্যবহার এবং পরিবেশগত প্রভাব কমায়।
03 উত্পাদন
3.1 কোর
তিন-ফেজ ট্রান্সফরমারে উচ্চ শক্তির ক্ষতি এবং চৌম্বকীয় ভারসাম্যহীনতার চ্যালেঞ্জগুলি কাটিয়ে উঠতে, আমাদের নকশা কৌশলটি সমন্বিত জোয়াল সহ একটি প্রতিসম থ্রি-কলাম কোর নিয়োগ করে। এই ভারসাম্যপূর্ণ চৌম্বকীয় সার্কিট ফ্লাক্স ভারসাম্য নিশ্চিত করে, পুনঃস্থাপনকে হ্রাস করে এবং উল্লেখযোগ্যভাবে আয়রন এবং এডি কারেন্ট ক্ষয়ক্ষতি হ্রাস করে, যার ফলে উচ্চতর শক্তি দক্ষতা এবং কর্মক্ষম স্থিতিশীলতা
3.2 উইন্ডিং
উচ্চ সংক্ষিপ্ত-সার্কিট স্রোত সহ্য করার, শক্তির ক্ষয়ক্ষতি কমিয়ে আনা এবং তাপ ব্যবস্থাপনাকে অপ্টিমাইজ করার জটিল চ্যালেঞ্জগুলি মোকাবেলা করার জন্য, আমাদের হাইব্রিড ওয়াইন্ডিং কৌশল একটি অভ্যন্তরীণ নিম্ন-ভোল্টেজ ফয়েল উইন্ডিংকে বাইরের উচ্চ-ভোল্টেজ তারের উইন্ডিংয়ের সাথে একত্রিত করে। এই নকশাটি উচ্চতর যান্ত্রিক শক্তি এবং ছোট-সার্কিট প্রতিরোধ নিশ্চিত করে, একই সাথে উচ্চতর দক্ষতার জন্য ডিসি প্রতিরোধ এবং এডি কারেন্ট লস কমায়। কাঠামোটি অপ্টিমাইজড কুলিং চ্যানেলগুলিকেও সক্ষম করে, যার ফলে অপারেটিং তাপমাত্রা কম হয় এবং সামগ্রিক কর্মক্ষমতা উন্নত হয়।
3.3 ট্যাঙ্ক
যান্ত্রিক চাপ, পরিবেশগত ক্ষয়, এবং বিভিন্ন অ্যাপ্লিকেশনে কর্মক্ষম নিরাপত্তার চ্যালেঞ্জ মোকাবেলা করার জন্য, আমাদের ট্রান্সফরমার ট্যাঙ্ক একটি বহুমুখী প্রতিরক্ষামূলক কৌশলের সাথে তৈরি করা হয়েছে। রোবোটিক ঢালাই সহ উচ্চ-গুণমানের ইস্পাত থেকে নির্মিত, এটি কাঠামোগত অখণ্ডতা এবং ফুটো প্রমাণ-কার্যক্ষমতা নিশ্চিত করে, যখন উন্নত ক্ষয়-বিরোধী-জরা আবরণগুলি কঠোর পরিবেশে দীর্ঘমেয়াদী প্রতিরোধ প্রদান করে-। নিরাপত্তা এবং রক্ষণাবেক্ষণ একটি চাপ ত্রাণ ভালভ, বিশেষ তেল ভালভ এবং পরিদর্শন জানালা সহ সমন্বিত বৈশিষ্ট্যগুলির মাধ্যমে উন্নত করা হয়, নকশাটি নির্দিষ্ট ক্ষমতা এবং ভোল্টেজের প্রয়োজনীয়তার সাথে আরও কাস্টমাইজযোগ্য।
3.4 চূড়ান্ত সমাবেশ
মূল উপাদানগুলির ইনস্টলেশন: ট্রান্সফরমার বডি, উচ্চ ভোল্টেজ এবং কম ভোল্টেজের সুইচগিয়ার তাদের নিজ নিজ বগিতে ঠিক করুন।
অভ্যন্তরীণ সংযোগ: ট্রান্সফরমার এবং সুইচগিয়ারের মধ্যে কেবল বা বাসবার সংযুক্ত করুন এবং নির্ভরযোগ্য গ্রাউন্ডিং নিশ্চিত করুন।
অক্জিলিয়ারী সরঞ্জাম ইনস্টলেশন: সুরক্ষা ডিভাইস যেমন ফিউজ, চাপ রিলিফ ভালভ, তেল স্তর পরিমাপক এবং কম{0}}ভোল্টেজ বিতরণ উপাদানগুলির ইনস্টলেশন।
বক্স সমাবেশ: সমস্ত উপাদান স্টেইনলেস স্টিলের বাক্সে স্থির করা হয়, জলরোধী, ধুলোরোধী, ক্ষয়রোধী- নকশা বাড়ায় এবং ভাল বায়ুচলাচল নিশ্চিত করে৷
04 পরীক্ষা
05 প্যাকিং এবং শিপিং
5.1 প্যাকিং
আমাদের তিন-ফেজ প্যাড-মাউন্ট করা ট্রান্সফরমার নিরাপদে একটি কাস্টম-ইঞ্জিনিয়ার করা কাঠের ক্রেটে প্যাকেজ করা হয়েছে, যা ট্রানজিট এবং স্টোরেজের সময় সর্বাধিক সুরক্ষার জন্য ডিজাইন করা হয়েছে৷ শক্ত কাঠের ফ্রেমটি অভ্যন্তরীণভাবে ব্লকিং এবং ব্রেসিং দিয়ে শক্তিশালী করা হয় যাতে ইউনিটটিকে স্থির করা হয়, যখন বহিরাগত ইস্পাত স্ট্র্যাপ অতিরিক্ত কাঠামোগত অখণ্ডতা প্রদান করে। এই ব্যাপক প্যাকেজিং সমাধান নিশ্চিত করে যে আপনার ট্রান্সফরমারটি নিখুঁত অবস্থায় সাইটে পৌঁছেছে, অবিলম্বে ইনস্টলেশনের জন্য প্রস্তুত।
5.2 শিপিং
নিরাপদ সমুদ্রের মাল পরিবহনের জন্য ডিজাইন করা হয়েছে, আমাদের তিনটি-ফেজ প্যাড-মাউন্ট করা ট্রান্সফরমারগুলি সামুদ্রিক পরিস্থিতি সহ্য করার জন্য রিইনফোর্সড অভ্যন্তরীণ ব্রেসিং সহ আবহাওয়ারোধী কাঠের ক্রেটে প্যাক করা হয়৷ প্রতিটি ইউনিটে মানসম্মত উত্তোলন পয়েন্ট এবং পরিষ্কার স্ট্যাকিং চিহ্ন রয়েছে যাতে নিরাপদ কন্টেইনার লোডিং, দক্ষ জাহাজ মজুত, এবং গ্লোবাল প্রোজেক্ট সাইটগুলিতে ক্ষতি-বিনামূল্যে বিতরণ নিশ্চিত করা যায়৷
06 সাইট এবং সারাংশ
আধুনিক পাওয়ার সিস্টেমে, থ্রি ফেজ প্যাড মাউন্ট করা ট্রান্সফরমার বিভিন্ন বৈদ্যুতিক চাহিদার জন্য একটি আদর্শ সমাধান হিসেবে দাঁড়িয়ে আছে, যা ব্যতিক্রমী কর্মক্ষমতা এবং নির্ভরযোগ্য নিরাপত্তা প্রদান করে। এটি শহুরে অবকাঠামো, বাণিজ্যিক ভবন বা শিল্প অ্যাপ্লিকেশনের জন্যই হোক না কেন, এটি স্থিতিশীল এবং দক্ষ শক্তি সহায়তা প্রদান করতে পারে, ব্যবহারকারীদের কার্যকারিতা বাড়াতে সহায়তা করে। আমাদের থ্রি ফেজ প্যাড মাউন্ট করা ট্রান্সফরমার বাছাই করার সময় আপনার সর্বোত্তম অভিজ্ঞতা আছে তা নিশ্চিত করে আমরা উচ্চমানের পণ্য এবং অসামান্য গ্রাহক পরিষেবা প্রদানের জন্য প্রতিশ্রুতিবদ্ধ। আমাদের পণ্য চয়ন করুন, এবং একটি সবুজ এবং আরো টেকসই ভবিষ্যত তৈরি করতে একসাথে কাজ করুন!
