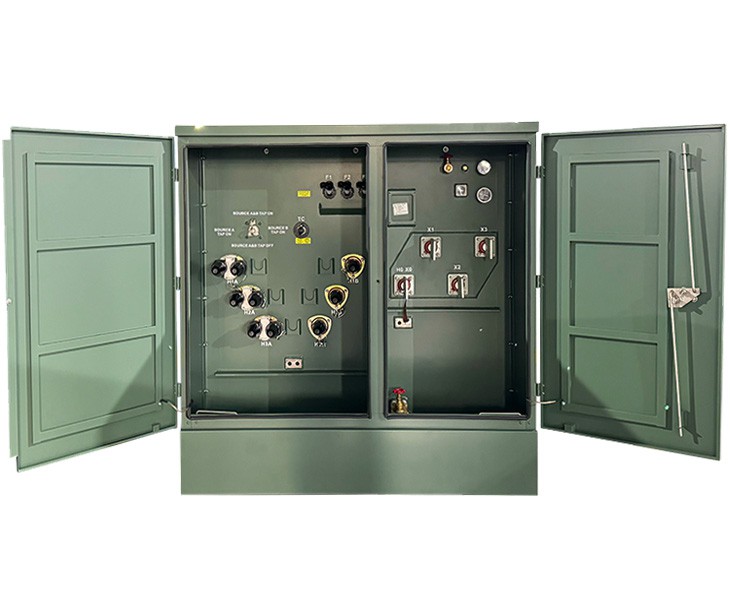

1000 kVA আবাসিক প্যাড মাউন্টেড ট্রান্সফরমার-22.86/0.48 Kv|মার্কিন যুক্তরাষ্ট্র 2024

01 সাধারণ

1.1 প্রকল্পের পটভূমি

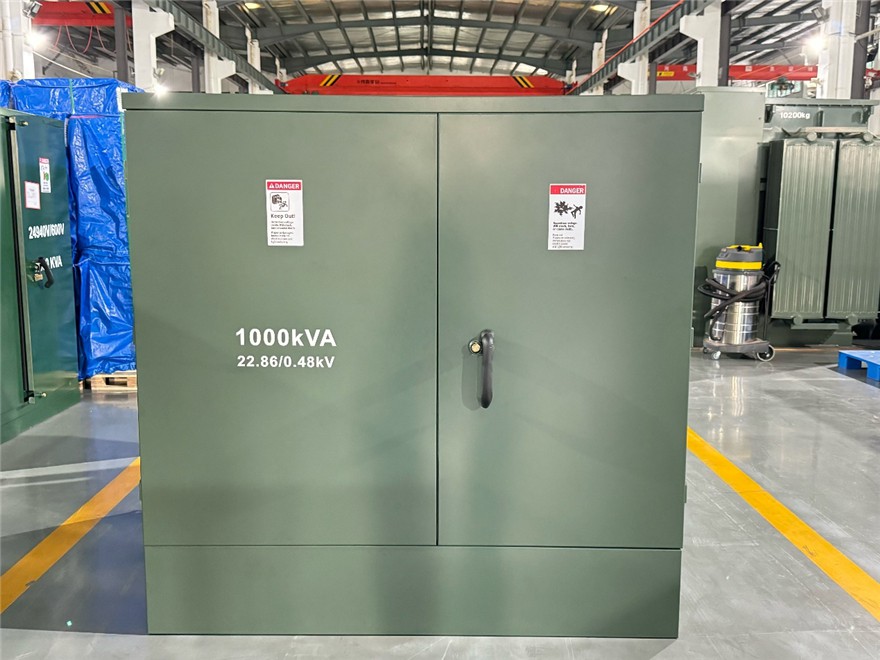

1000 কেভিএ প্যাড মাউন্ট করা ট্রান্সফরমার 2024 সালে আমেরিকায় পৌঁছে দেওয়া হয়েছিল। ট্রান্সফরমারটির রেটেড পাওয়ার হল 1000 কেভিএ ওএনএএন কুলিং সহ। প্রাথমিক ভোল্টেজ হল ±2*2.5% ট্যাপিং রেঞ্জ (NLTC) সহ 22.86GrdY/13.2kV, সেকেন্ডারি ভোল্টেজ হল 0.48/0.277kV, তারা YNyn0 এর একটি ভেক্টর গ্রুপ তৈরি করেছে এবং এটি একটি লুপ ফিড এবং ডেড ফ্রন্ট ট্রান্সফরমার।

এই তিন ফেজ প্যাড মাউন্ট করা ট্রান্সফরমারের উচ্চ-ভোল্টেজ টার্মিনালগুলি ফিড-থ্রু ইনসার্ট দিয়ে সজ্জিত, কনুই তারের প্লাগ বা সম্পূর্ণভাবে উত্তাপযুক্ত এলবো সার্জ অ্যারেস্টারকে সংযুক্ত করার জন্য ডিজাইন করা হয়েছে। এই নকশা সম্পূর্ণরূপে অন্তরক উপাদানের মধ্যে লাইভ অংশ সীল, একটি সম্পূর্ণরূপে উত্তাপ গঠন গঠন. টার্মিনালের পৃষ্ঠটি পরিবাহী নয়- (স্থল সম্ভাবনায়), কর্মীদের নিরাপত্তা নিশ্চিত করে। জরুরী পরিস্থিতিতে, ক্যাবল প্লাগ গরম-সম্পূর্ণ ট্রান্সফরমার লোডের অধীনে অদলবদল করা যেতে পারে, যার ফলে প্রয়োজনে লোড সুইচ হিসাবে কাজ করে।

অতিরিক্তভাবে, লাইভ-লাইভ ইন্ডিকেটর বা ফল্ট ইন্ডিকেটরগুলি কেবল প্লাগগুলিতে ইনস্টল করা যেতে পারে অপারেশনাল প্রয়োজনীয়তার ভিত্তিতে সিস্টেমের স্থিতি নিরীক্ষণ বা ত্রুটিগুলি সনাক্ত করতে। ট্রান্সফরমারের উচ্চ-ভোল্টেজের সামনের চেম্বারের দেওয়ালে, উচ্চ-ভোল্টেজ বুশিংয়ের কাছে, একটি প্রাচীর-মাউন্ট করা ফিক্সচারকে ঐচ্ছিক স্ট্যান্ড-অফ ইনসুলেটেড বুশিং সংযোগকারীগুলিকে সুরক্ষিত করতে ঢালাই করা হয়। যখন তারের প্লাগটি এনার্জাইজ করার সময় সরানো হয়, তখন তা অবিলম্বে স্ট্যান্ড-অফ বুশিং সংযোগকারীতে ঢোকানো যেতে পারে যাতে অপারেশনাল নিরাপত্তা এবং সিস্টেমের স্থিতিশীলতা নিশ্চিত করা যায়।

1.2 প্রযুক্তিগত স্পেসিফিকেশন

1000 KVA ট্রান্সফরমার স্পেসিফিকেশন টাইপ এবং ডেটা শীট

1.3 অঙ্কন

1000 কেভিএ প্যাড মাউন্ট করা ট্রান্সফরমার ডায়াগ্রাম অঙ্কন এবং আকার।

02 প্যাড মাউন্ট করা ট্রান্সফরমার আনুষাঙ্গিক

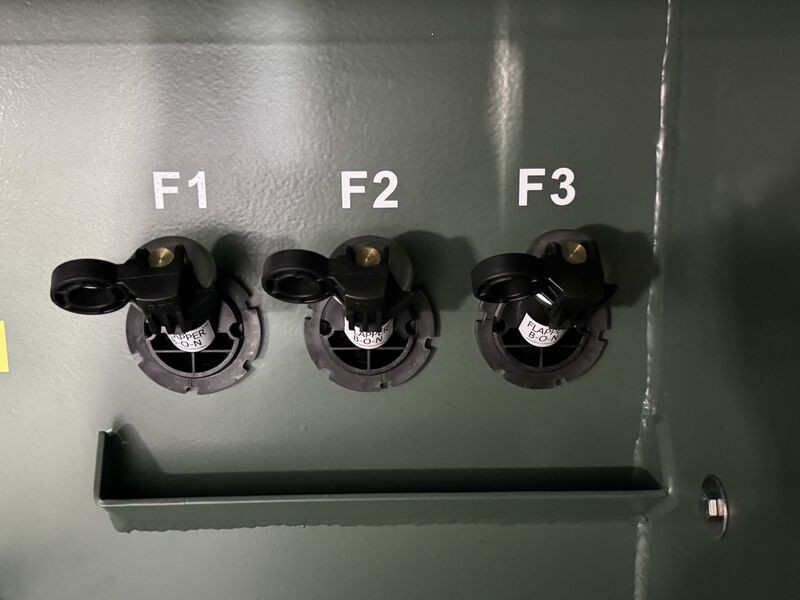

2.1 বে-ও-নেট ফিউজ

ট্রান্সফরমারটি একটি বে-O-প্রাথমিক দিকে নেট এক্সপালশন ফিউজ ব্যবহার করে, যা দৈনন্দিন অপারেটিং অবস্থার সাথে ভালভাবে মানানসই মৌলিক ওভারকারেন্ট সুরক্ষা প্রদান করে। এটি তার ক্ষমতার মধ্যে সাধারণ ত্রুটিগুলি সাফ করে এবং প্রয়োজনে সাধারণ ক্ষেত্র প্রতিস্থাপনের অনুমতি দেয়। অভ্যন্তরীণ কারেন্ট-সীমা ফিউজের সাথে একসাথে কাজ করে, এটি একটি সমন্বিত সুরক্ষা সেটআপ গঠন করে যা স্বাভাবিক এবং মাঝারি উচ্চ ফল্ট স্তরের অধীনে নির্ভরযোগ্য অপারেশন বজায় রাখে।

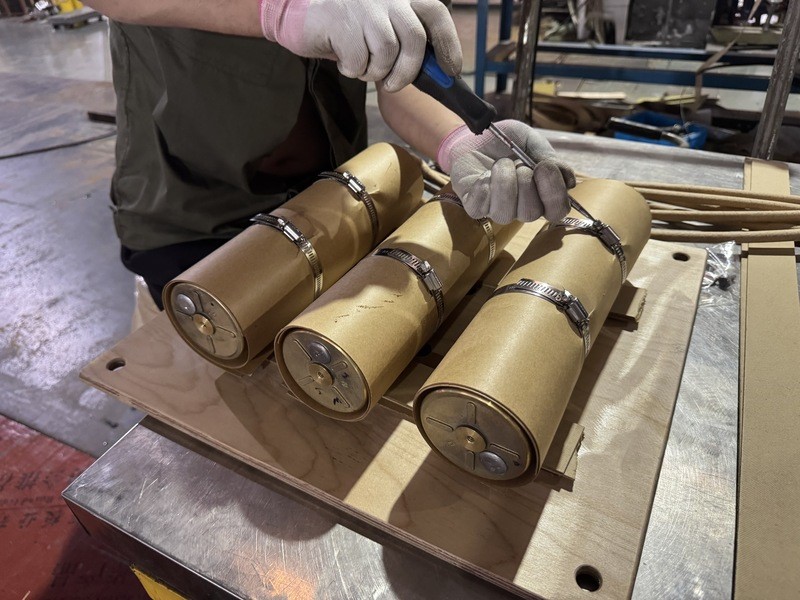

2.2 বর্তমান সীমা ফিউজ



একটি অভ্যন্তরীণ কারেন্ট-সীমা ফিউজ ইনস্টল করা হয়েছে উচ্চ-শক্তির প্রাথমিক ত্রুটিগুলি পরিচালনা করতে যা বে-O-নেট ফিউজের বাধা সীমা অতিক্রম করে। এটি দ্রুত সাড়া দেয়, ফল্ট কারেন্ট সীমিত করে এবং উইন্ডিংয়ে তাপীয় চাপ কমায়। এক্সপালশন ফিউজের সাথে সিরিজে কাজ করার মাধ্যমে, সিএল ফিউজ একটি দ্বিতীয় প্রতিরক্ষামূলক স্তর প্রদান করে, এটি নিশ্চিত করে যে ট্রান্সফরমারটি সিস্টেমের নিরাপত্তা এবং দীর্ঘমেয়াদী স্থায়িত্ব বজায় রেখে গুরুতর ত্রুটির অবস্থা সহ্য করতে পারে।

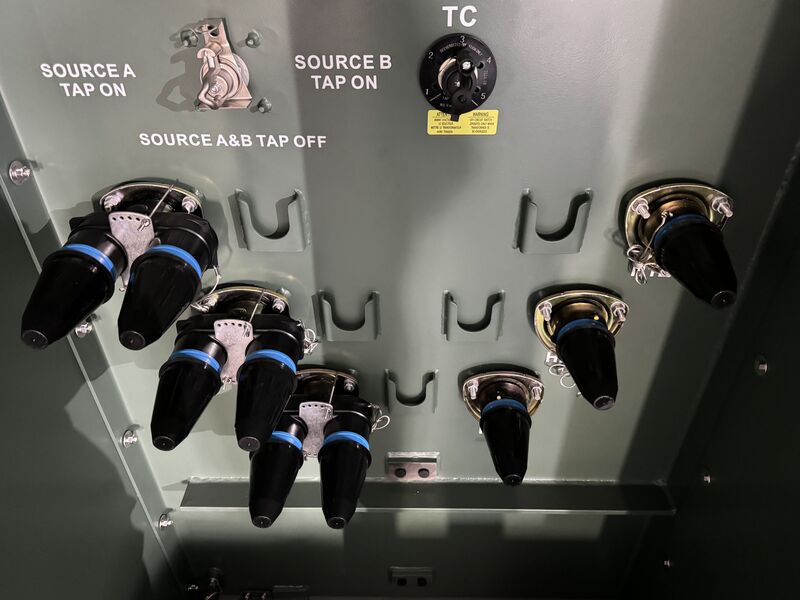

2.3 25 কেভি এলবো অ্যারেস্টার

ট্রান্সফরমারটি একটি 25 কেভি এলবো-টাইপ সার্জ অ্যারেস্টার দিয়ে সজ্জিত একটি লোডব্রেক ইন্টারফেসের মাধ্যমে সংযুক্ত। এটি প্রাথমিক লাইনে উপস্থিত হতে পারে এমন বজ্রপাত এবং স্যুইচিং ট্রানজিয়েন্টের বিরুদ্ধে অবিচ্ছিন্ন সুরক্ষা প্রদান করে। অ্যারেস্টার ইনসুলেশন সিস্টেমকে নিরাপদ সীমার মধ্যে রাখতে সাহায্য করে, সাধারণ বন্টন পরিবেশে স্থিতিশীল অপারেশন সমর্থন করে এবং মৃত-ফ্রন্ট প্যাড-মাউন্ট করা যন্ত্রপাতি থেকে প্রত্যাশিত সামগ্রিক নির্ভরযোগ্যতা বজায় রাখে।

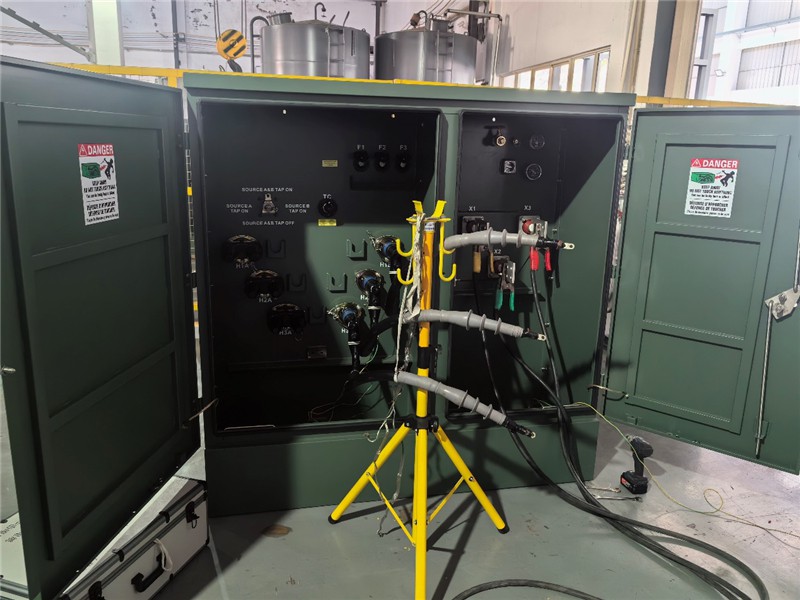

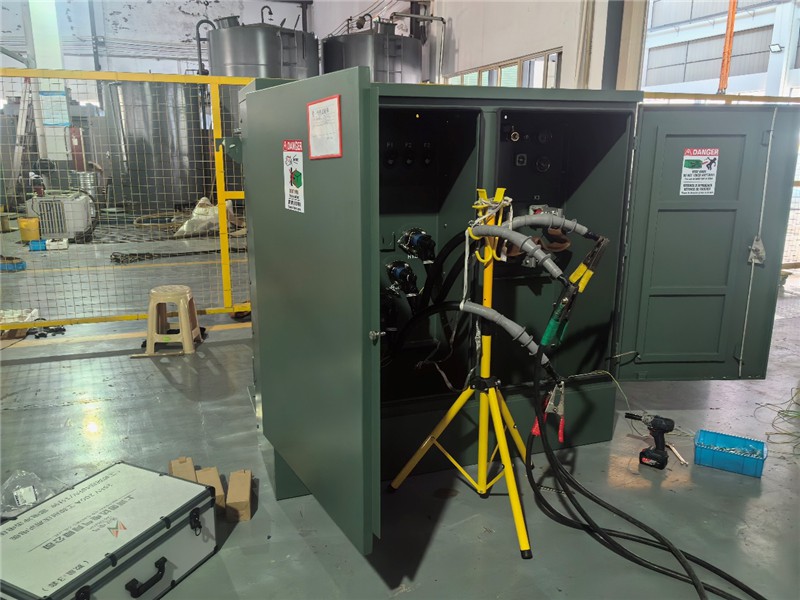

03 পরীক্ষা

04 প্যাকিং এবং শিপিং

05 সাইট এবং সারাংশ

উপসংহারে, আমাদের তিনটি-ফেজ প্যাড-মাউন্ট করা ট্রান্সফরমারগুলি নির্ভরযোগ্য এবং দক্ষ পাওয়ার বন্টন সমাধানগুলির অগ্রভাগে অবস্থান করে৷ উন্নত প্রযুক্তি এবং উচ্চতর কারুকার্যের সাথে ডিজাইন করা, এই ট্রান্সফরমারগুলি বিভিন্ন অ্যাপ্লিকেশনের জন্য অতুলনীয় কর্মক্ষমতা এবং নিরাপত্তা প্রদান করে। বাণিজ্যিক, শিল্প বা ইউটিলিটি প্রয়োজনের জন্যই হোক না কেন, আমাদের ট্রান্সফরমারগুলি স্থিতিশীল বিদ্যুৎ সরবরাহ নিশ্চিত করে, অপারেশনাল দক্ষতা বাড়ায় এবং স্থায়িত্ব প্রচার করে। আপনার ভবিষ্যতকে কার্যকরীভাবে শক্তি দিতে গুণমান এবং উদ্ভাবনের প্রতি আমাদের প্রতিশ্রুতিতে বিশ্বাস করুন। আমাদের তিনটি-ফেজ প্যাড-মাউন্ট করা ট্রান্সফরমার কীভাবে আপনার শক্তির সমাধানের চাহিদা মেটাতে পারে সে সম্পর্কে আরও জানতে আজই আমাদের সাথে যোগাযোগ করুন!
