একটি প্যাড কী - মাউন্ট করা ট্রান্সফর্মার লোড ব্রেক স্যুইচ? একটি অবশ্যই - পড়ুন নির্বাচন গাইড

1.1 লোড ব্রেক স্যুইচ এর সংজ্ঞা

তিনটি - ফেজ প্যাড - মাউন্ট করা ট্রান্সফর্মারটিতে লোড ব্রেক স্যুইচটি লোড অবস্থায় সার্কিটগুলি সংযোগ এবং সংযোগ বিচ্ছিন্ন করতে ব্যবহৃত একটি স্যুইচিং ডিভাইস। এটি সাধারণত প্যাডের উচ্চ -} ভোল্টেজের দিকে ইনস্টল করা হয় - মাউন্ট ট্রান্সফর্মার এবং আগত এবং বহির্গামী লাইন সার্কিটগুলি নিয়ন্ত্রণ করতে, সরঞ্জামগুলি রক্ষা করতে এবং সিস্টেমের নির্ভরযোগ্যতা এবং সুরক্ষা নিশ্চিত করতে ব্যবহৃত হয়।

1.2 লোড ব্রেক স্যুইচ ফাংশন

• সংযোগ এবং সংযোগ বিচ্ছিন্ন লোড বর্তমান:লোড সুইচগুলি মূলত সাধারণ লোড শর্তে বিদ্যুৎ সরবরাহ সংযোগ বা সংযোগ বিচ্ছিন্ন করতে ব্যবহৃত হয়। সার্কিট ব্রেকারগুলির বিপরীতে, এগুলি ফল্ট স্রোতগুলি কেটে ফেলার জন্য ডিজাইন করা হয়নি।
• বিচ্ছিন্নতা ফাংশন:এটি রক্ষণাবেক্ষণ বা মেরামতের সময় শারীরিক বিচ্ছিন্নতা সরবরাহ করতে পারে, বিদ্যুৎ সরবরাহ থেকে ডাউন স্ট্রিম সরঞ্জামগুলি সংযোগ বিচ্ছিন্ন করে, অপারেশনাল সুরক্ষা নিশ্চিত করে।
• অপারেটিং পদ্ধতি:বিদ্যুৎ বিতরণ সিস্টেমের দাবিতে দ্রুত সাড়া দেওয়ার জন্য এটি সাধারণত ম্যানুয়ালি বা দূরবর্তীভাবে নিয়ন্ত্রিত বা স্বয়ংক্রিয়ভাবে পরিচালিত হতে পারে।

1.3 লোড ব্রেক স্যুইচ এর ইনস্টলেশন অবস্থান

লোড স্যুইচগুলি সাধারণত প্যাডের উচ্চ -} ভোল্টেজ সাইডে ইনস্টল করা হয় - মাউন্ট করা ট্রান্সফর্মারগুলির কাছে, ট্রান্সফর্মারটির উচ্চ - ভোল্টেজ বুশিংয়ের নিকটে এবং ট্রান্সফর্মারটি স্যুইচ করার জন্য বা রক্ষণাবেক্ষণের সময় বিচ্ছিন্ন করার জন্য ব্যবহৃত হয়। এগুলি লুপ ফিড সিস্টেমগুলির জন্য উপযুক্ত, যেমন 4 - পজিশন এলবিএস যা দ্বৈত শক্তি স্যুইচিং সমর্থন করে। প্যাড - মাউন্ট করা ট্রান্সফর্মারটি কমপ্যাক্টভাবে ডিজাইন করা হয়েছে, এবং লোড স্যুইচটির কাঠামোটি স্থান সংরক্ষণের জন্য মডিউলার হতে পারে। লোড সুইচ প্যাড-মাউন্টেড ট্রান্সফর্মারের একটি গুরুত্বপূর্ণ উপাদান এবং বিতরণ সিস্টেমের সুরক্ষা এবং নির্ভরযোগ্যতার জন্য এর নকশা এবং নির্বাচন গুরুত্বপূর্ণ।

Ⅱলোড ব্রেক স্যুইচ টাইপ

দুটি রাজ্য:

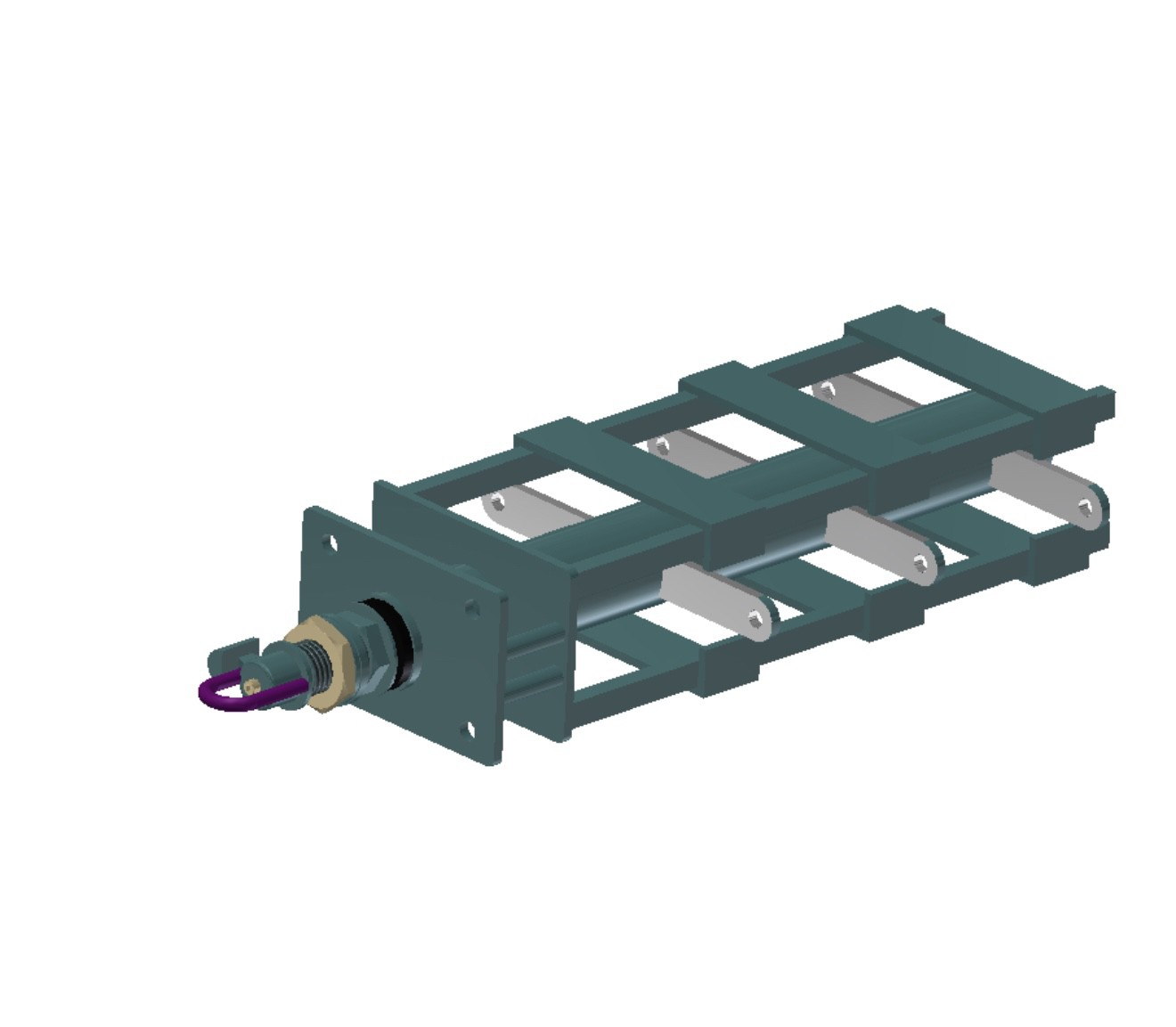

3.1 2-পজিশন লোড ব্রেক স্যুইচটিতে দুটি অপারেটিং অবস্থান রয়েছে, যথা "বন্ধ" এবং "ওপেন"। এটি কেবল সার্কিটকে সংযোগ এবং সংযোগ বিচ্ছিন্ন করার প্রাথমিক ক্রিয়াকলাপগুলি সম্পাদন করতে পারে।

3.2 দুটি - অবস্থান লোড ব্রেক ব্রেক স্যুইচ স্কিম্যাটিক ডায়াগ্রাম (লুপ ফিড, 3 দুটি - অবস্থান লোড ব্রেক স্যুইচ)

3.3 দুটি - অবস্থান লোড ব্রেক ব্রেক স্যুইচ স্কিম্যাটিক ডায়াগ্রাম (লুপ ফিড, 3 দুটি - অবস্থান লোড ব্রেক স্যুইচ)

3.4 দুটি - অবস্থান লোড ব্রেক ব্রেক স্যুইচ স্কিম্যাটিক ডায়াগ্রাম (রেডিয়াল ফিড, 1 দুটি - অবস্থান লোড ব্রেক ব্রেক সুইচ)

3.5 প্রকৃত নেমপ্লেট ডিসপ্লে 1 (লুপ ফিড, 3 তিনটি - ফেজ 2-পজিশন লোড ব্রেক স্যুইচ)

3.6 প্রকৃত নেমপ্লেট ডিসপ্লে 2 (লুপ ফিড, 3 তিনটি - ফেজ 2-পজিশন লোড ব্রেক সুইচ)

3.1 4-পজিশন সুইচটি প্যাড মাউন্ট করা ট্রান্সফর্মারটির জন্য ব্যবহৃত হয় চারটি পৃথক সুইচ সেটিংসের জন্য অনুমতি দেয়:

অবস্থান 1:উত্স এ এবং বি ট্যাপ অফ

উচ্চ - ভোল্টেজ পাওয়ার সাপ্লাই সম্পূর্ণরূপে সংযোগ বিচ্ছিন্ন করুন এবং ট্রান্সফর্মার এবং পাওয়ার গ্রিডের মধ্যে সংযোগটি কেটে দিন। এটি রক্ষণাবেক্ষণের সময় বা কোনও ত্রুটির ক্ষেত্রে লোড স্যুইচের জন্য নিরাপদ অবস্থান।

অবস্থান 2: উত্স একটি ট্যাপ

"ফিড লাইন এ" বা ইনপুট লাইন এ এর ​​সাথে সংযুক্ত ট্রান্সফর্মারটি "ফিড লাইন এ" এর মাধ্যমে পাওয়ার গ্রিড থেকে শক্তি অর্জন করে।

অবস্থান 3:উত্স বি ট্যাপ চালু
"ফিড লাইন বি" বা ইনপুট লাইন বি এর সাথে সংযুক্ত ট্রান্সফর্মারটি "ফিড লাইন বি" এর মাধ্যমে পাওয়ার গ্রিড থেকে শক্তি অর্জন করে। এই অবস্থানটি সাধারণত ব্যাকআপ হিসাবে বা ব্যাকআপ পাওয়ার উত্স হিসাবে ব্যবহৃত হয়।

অবস্থান 4: উত্স A & B এ ট্যাপ করুন

উভয় এবি রাস্তা সংযুক্ত, একটি লুপ নেটওয়ার্ক গঠন করে

3.2 চার - অবস্থান লোড সুইচ নীতি

3.3 নেমপ্লেট ডিসপ্লে (লুপ ফিড, 1 থ্রি - ফেজ 4-পজিশন লোড ব্রেক স্যুইচ)

Ⅴ। সাধারণ সংমিশ্রণ
